Mantelleitung halogenfrei NHXMH-J 3x1,5 mm²
3 x 1,5
Halogenfrei
Artikelnummer: 904.315.000
Stromkabel mit verbessertem Verhalten im Brandfall
ab 1,55 €
inkl. MwSt., zzgl. Versand
sofort lieferbar

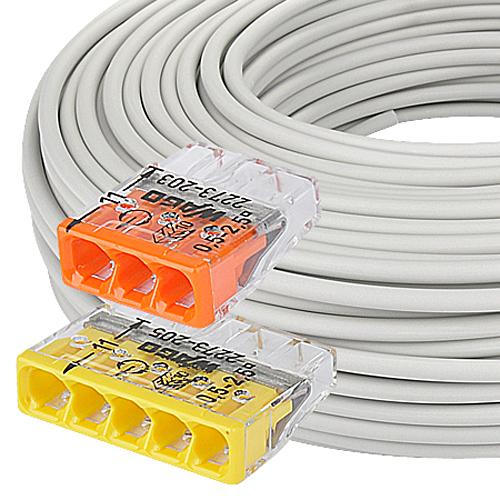

NYM-J 3x1,5 mm² Elektro Installationsleitung inkl. 20 Steckklemmen
NYM-J 3 x 1,5
Artikelnummer: WAS.315.000
Mantelleitung NYM-J 3x1,5
ab 8,32 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J Stromkabel 3x1,5 mm²
NYM-J 3 x 1,5
Artikelnummer: 900.315.000
Installationskabel
ab 1,55 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 4x1,5 mm²
4 x 1,5
Artikelnummer: 900.415.000
Installationskabel
ab 2,07 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung halogenfrei NHXMH-J 5x1,5 mm²
5 x 1,5
Halogenfrei
Artikelnummer: 904.515.000
Stromkabel mit verbessertem Verhalten im Brandfall
ab 2,64 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Feuchtraumkabel NYM-J Mantelleitung 5x1,5 mm²
5 x 1,5
Artikelnummer: 900.515.000
Installationskabel
ab 2,64 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-JZ 7x1,5 mm²
7 x 1,5 JZ
Artikelnummer: 900.715.000
Adern mit Zahlenaufdruck (1-6) + PE
ab 3,64 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-OZ 7x1,5 mm² Meterware
7 x 1,5 OZ
Artikelnummer: 902.715.001
Adern mit Zahlenaufdruck (1-7 ohne PE)
3,80 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-JZ 12x1,5 mm²
12 x 1,5
Artikelnummer: 901.215.000
Installationskabel
ab 6,05 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 3x2,5 mm²
3 x 2,5
Artikelnummer: 900.325.000
Installationskabel
ab 1,93 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 5x2,5 mm²
5 x 2,5
Artikelnummer: 900.525.000
Installationskabel
ab 3,80 €
inkl. MwSt., zzgl. Versand
sofort lieferbar

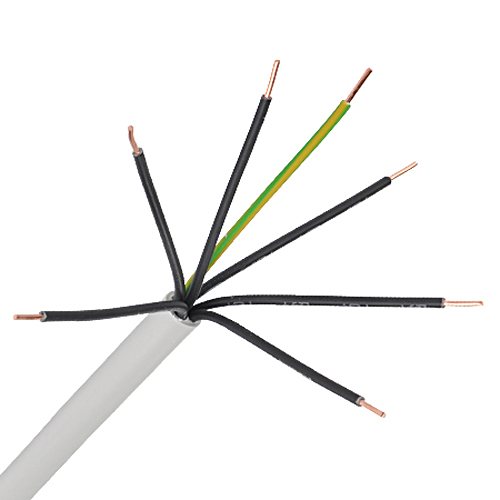

Mantelleitung NYM-JZ 7x2,5 mm² Meterware
7 x 2,5
Artikelnummer: 900.725.001
Adern mit Zahlenaufdruck (1-6) + PE
5,87 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J Erdungskabel 1x4 mm²
1 x 4
Artikelnummer: 900.104.000
Installationskabel
ab 1,55 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 3x4 mm² Meterware
3 x 4
Artikelnummer: 900.304.001
Installationskabel
3,64 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 5x4 mm² Meterware
5 x 4
Artikelnummer: 900.504.001
Installationskabel
5,53 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J Erdungskabel 1x6 mm²
1 x 6
Artikelnummer: 900.106.000
Installationskabel
ab 2,07 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 3x6 mm² Meterware
3 x 6
Artikelnummer: 900.306.001
Installationskabel
5,03 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 5x6 mm²
5 x 6
Artikelnummer: 900.506.000
Installationskabel
ab 6,93 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J Erdungskabel 1x10 mm²
1 x 10
Artikelnummer: 900.110.000
Installationskabel
ab 3,11 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-O 4x10 mm² Meterware
4 x 10 O
Artikelnummer: 902.410.001
ohne Schutzleiter (PE)
9,88 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 5x10 mm²
5 x 10
Artikelnummer: 900.510.000
Installationskabel
ab 10,39 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J Erdungskabel 1x16 mm²
1 x 16
Artikelnummer: 900.116.000
mehrdrähtiger Leiter
ab 5,03 €
inkl. MwSt., zzgl. Versand
sofort lieferbar
Mantelleitung NYM-J 5x16 mm²
5 x 16
Artikelnummer: 900.516.000
Installationskabel
ab 17,17 €
inkl. MwSt., zzgl. Versand
sofort lieferbar

Mantelleitung NYM – Der Klassiker unter den Installationskabeln

Das wohl am häufigsten verwendete Stromkabel bei einer Hausinstallation ist die graue Mantelleitung. Das Typenkurzzeichen NYM gibt Informationen wieder über den Kabeltyp, sowie Bauart und Verwendungszweck. In der Elektroinstallation gibt es viele Anwendungsgebiete für die Feuchtraumleitung. Dazu zählen vor allem der Neubau bzw. Umbau von Ein- oder Mehrfamilienhäusern, die Verlegung in Industriegebäuden sowie im landwirtschaftlichen Bereich. Umgangssprachlich ist die PVC-Mantelleitung auch als Elektrokabel oder Feuchtraumkabel bekannt.

Verlegearten einer NYM Mantelleitung und was dabei zu beachten ist

Die fachgerechte Installation von Kabeln und Leitungen ist nicht ganz einfach und erfordert Fachkenntnisse. Zudem sollte eine solide Planung in den vorgeschriebenen Installationszonen durchgeführt werden. Gemäß den allgemeinen Vorschriften werden Installationskabel immer senk- oder waagerecht verlegt, damit sie später wieder einfacher auffindbar sind und man z. B. beim Aufhängen von Bildern keine bösen Überraschungen erlebt. Auch in Decken muss auf eine geradlinige Verlegung geachtet werden, um bei der Montage von Deckenleuchten keine Leitungen zu beschädigen.

NYM Installationsleitungen sind für die Verlegung Aufputz, Unterputz (Mauerwerk), im Putz, in Rohren, in Kabelkanälen oder auf Kabeltrassen geeignet, vorrangig im Innenbereich in trockenen, feuchten oder nassen Räumen. Die Mantelleitung kann auch bedingt im Freien eingesetzt werden, wenn ausreichend Schutz gegen direkte Sonneneinstrahlung gewährleistet ist.

Die Verlegung im Beton oder Estrich ist nur in einem dafür geeigneten Schutzrohr möglich. Hierfür empfehlen wir ein betonfestes Wellrohr mit 750 N Belastbarkeit.

Für die direkte Erdverlegung ist die NYM Installationsleitung nicht zugelassen. Eine Alternative für den Außenbereich und die Verlegung im Erdreich sind NYY Erdkabel mit robustem Außenmantel.

Ein ebenso wichtiger Punkt bei der Elektroinstallation ist, Stromkabel von Netzwerkkabeln zu trennen. Man sollte diese nicht in unmittelbarer Nähe zueinander verlegen, da es sonst eventuell zu Störeinflüssen und Fehlern bei der Datenübertragung kommen kann.

Bei niedrigen Temperaturen ist es ratsam die Kabel vor der Montage einige Zeit in einem beheizten Raum zu lagern. Das Einhalten der Verlegetemperatur ist sehr wichtig, da bei der Installation die Leitungen bewegt werden. Ansonsten kann es beim PVC Außenmantel der NYM Leitung bei kalten Temperaturen zu Biege- und Druckbeanspruchungen kommen. Eine Beschädigung der Oberfläche kann so nicht mehr ausgeschlossen werden.

Tipps

Für die verlegten Elektroleitungen empfiehlt es sich immer eine Dokumentation bzw. einen Verlegeplan zu erstellen mit genauen Abmessungen und Abzweigungen der einzelnen Kabel. Dieser kann für spätere Arbeiten oder bei einer Fehlersuche in der elektrischen Anlage sehr nützlich sein. Zusätzlich sollte man auch Fotos von den einzelnen Räumen machen.

Auch das Beschriften der Kabelenden ist zu empfehlen um eine korrekte Zuordnung der Stromkreise zu ermöglichen. Die Kabelkennzeichnung sollte möglichst vor dem Einziehen erfolgen damit eine Verwechslung ausgeschlossen wird.

Häufige Fragen

Wie ist ein NYM Kabel aufgebaut?

Das NYM Installationskabel ist eine graue, ein- oder mehradrige Leitung, deren Adern von einem widerstandsfähigen PVC Außenmantel und einer Füllmischung umgeben sind. Die einzelnen Leiter aus massivem Kupferdraht sind farbig isoliert um die Verwendung zu definieren.

braune Ader Außenleiter L1
schwarze Ader Außenleiter L2
graue Ader Außenleiter L3
blaue Ader Neutralleiter
grün-gelbe Ader Schutzleiter (Erdung)

Was bedeutet NYM-J und NYM-O?

Kurz gesagt unterscheiden sich die beiden Kabelkennzeichnungen nur hinsichtlich des Schutzleiters.

N = Normenleitung
Y = Isolierung aus PVC
M = Mantelleitung
-J = Zusatzbezeichnung für einen grün-gelben Schutzleiter
-O = Zusatzbezeichnung ohne Schutzleiter

Wie wird eine Mantelleitung richtig abisoliert?

Hier geben wir eine kleine Hilfestellung, was beim Abisolieren einer NYM Installationsleitung zu beachten ist.

Das Abisolieren einer Feuchtraumleitung sollte immer mit einem dafür vorgesehen Werkzeug erfolgen, um Beschädigungen der Isolierung zu verhindern. Dafür verwendet man am Besten einen geeigneten Abmantler oder ein Kabelmesser. Werden bei unsachgemäßer Abisolierung ein oder mehrere Innenleiter durch Einschnitte in die Isolierung verletzt, kann es zu Kurzschlüssen oder Isolationsfehlern kommen, die lebensgefährlich für Mensch und Tier sein können. Für das Abisolieren der einzelnen, farbigen Drähte ist eine passende Abisolierzange erforderlich. Seitenschneider, Kombizangen oder Messer sollten dafür nicht zum Einsatz kommen, da hier der Querschnitt nicht richtig eingestellt werden kann. Dies kann zu Verletzungen der Kupferleiter führen, die dadurch leichter abbrechen können.

Welcher Biegeradius ist einzuhalten?

Wie bei jeder Leitung sollte beim Verlegen der Mantelleitung der zulässige Biegeradius beachtet werden. Hier wird im Datenblatt ein Wert von 4 x Leitungsdurchmesser angegeben. Das wäre z. B. bei einer 3-adrigen Leitung mit 1,5 mm² Querschnitt ein Biegeradius von 33,2 mm.

Detailinformationen auf einen Blick

Technische Daten

PVC Mantelleitung nach VDE 0250 Teil 204
Nennspannung 300 / 500 Volt
Temperaturbereich bei Verlegung +5 °C bis +70 °C
Temperaturbereich fest verlegt -40 °C bis +70 °C
Ader-Kennzeichnung nach DIN VDE 0293
Mantel-Farbe grau
Zulässiger Biegeradius bei fester Verlegung: ca. 4 x Leitungsdurchmesser

Außendurchmesser von NYM Mantelleitungen

NYM-J 3x1,5 mm² Ø = ca. 8,3 mm
NYM-J 4x1,5 mm² Ø = ca. 9,4 mm
NYM-J 5x1,5 mm² Ø = ca. 10,6 mm
NYM-JZ 7x1,5 mm² Ø = ca. 11,6 mm
NYM-JZ 12x1,5 mm² Ø = ca. 15,1 mm
NYM-J 3x2,5 mm² Ø = ca. 9,8 mm
NYM-J 5x2,5 mm² Ø = ca. 12,2 mm
NYM-JZ 7x2,5 mm² Ø = ca. 15,2 mm
NYM-J 1x4 mm² Ø = ca. 6,6 mm
NYM-J 3x4 mm² Ø = ca. 11,8 mm
NYM-J 5x4 mm² Ø = ca. 14,9 mm
NYM-J 1x6 mm² Ø = ca. 7,2 mm
NYM-J 3x6 mm² Ø = ca. 15,0 mm
NYM-J 5x6 mm² Ø = ca. 16,3 mm
NYM-J 1x10 mm² Ø = ca. 8,4 mm
NYM-O 4x10 mm² Ø = ca. 17,9 mm
NYM-J 5x10 mm² Ø = ca. 19,5 mm
NYM-J 1x16 mm² Ø = ca. 9,9 mm
NYM-J 5x16 mm² Ø = ca. 24,4 mm
