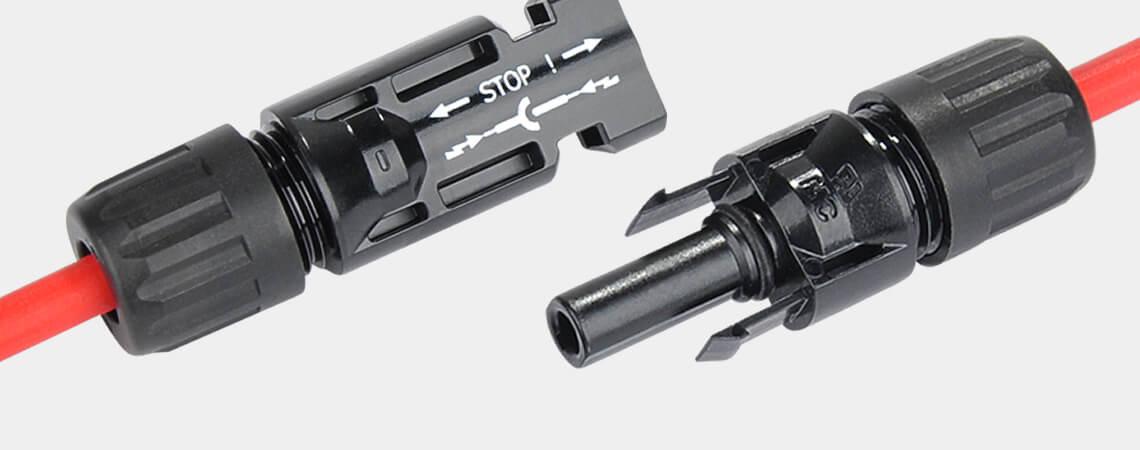

MC4 Stecker für Photovoltaikanlagen

MC4 Stecker für Photovoltaikanlagen

Was zeichnet die MC4 Stecker aus?

Die MC4 Solarstecker zählen zu den zuverlässigsten und etabliertesten Steckverbindern für PV-Anlagen. Entwickelt wurde der Original MC4 Stecker 1996 von Stäubli in der Schweiz. Er zeichnet sich durch einen konstant niedrigen Kontaktwiderstand aus und ist für kleine und große Photovoltaikanlagen geeignet. Bei der Standard Ausführung und dem Evo2 erfolgt die Verbindung mittels der innovativen MULTILAM-Kontakttechnologie, hier wird durch ein spezielles Design der Kontaktfedern ein konstanter Druck über mehrere Kontaktpunkte gewährleistet. Werkzeuglos und ohne Crimpen hingegen erfolgt der Anschluss der PV-Leitung beim MC4 Evo ready. Das Beste an den Stäubli MC4 Solarsteckern ist, dass sie untereinander bzw. miteinander kombiniert werden können, unabhängig von welcher Serie sie stammen.

Welcher MC4 Stecker soll für Photovoltaik / Solar verwendet werden?

Die Montage der beiden PV Stecker erfolgt mittels Crimpen, es werden jedoch unterschiedliche Entriegelungswerkzeuge für den MC4 und den MC4-Evo2 benötigt. Auch die Maße unterscheiden sich, beim MC4-Evo2 sind sowohl der Stecker mit 71 mm als auch die Buchse mit 67 mm ein Stück länger als beim MC4 Stecker mit 61 mm und der Buchse mit 58 mm. Der MC4-Evo2 hat zudem ein robusteres Steckergehäuse aus Polyamid und ist daher auch für PVC-Kabel und rauhere Umgebungen geeignet. Auch eine höhere Grenztemperatur von 115°C zu 105°C und eine höhere zugelassene Bemessungsspannung sprechen für den MC4-Evo2.

Eine andere Option ist der MC4 Evo Ready von Stäubli, er wird werkzeuglos montiert, d.h. das Crimpen entfällt und der Anschluss erfolgt durch eine automatisch schließende Federklemme. Das Solarkabel wird einfach in den Stecker eingeführt und das Gehäuse verschraubt. Für eine extra feste und zuverlässige Verschraubung empfiehlt sich das Stäubli MC4-Evo ready Montageschlüssel Set für crimpfreie Steckverbinder. Geeignet ist der Solarstecker ohne Crimpen für einen PV Kabel Querschnitt von 4-6 mm².

Der Standard MC4 Stecker ist bei klassischen PV-Anlagen, sowie kleinen oder bestehenden Anlagen nach wie vor die bewährte Wahl. Für die Montage ist ein Crimpwerkzeug erforderlich.
Der MC4 Evo2 Stecker ist eine technische Weiterentwicklung, ebenfalls zum Crimpen. Er gilt als Standard bei Großanlagen und modernen PV-Anlagen, da er eine höhere Spannung und eine bessere Langzeitzuverlässigkeit aufweist.
Beim MC4 Evo Ready liegt der Vorteil in der einfachen und schnellen Montage. Dank der automatisch schließende Federklemme ist kein Crimpen nötig, weshalb er sich ideal für Installateure und DIY eignet.

Grundsätzlich wird zum Verbinden der PV Anlage bzw. der Module untereinander oder zum Wechselrichter ein Stecker (männlich, Minuspol) und eine Buchse oder Kupplung (weiblich, Pluspol) benötigt. Die Stäubli MC4 Steckverbinder haben hierfür eine gut sichtbare Beschriftung mit + oder - und bieten einen sicheren Schutz vor Verpolung. Je nach PV Variante können bereits ein Stecker oder eine Buchse am Solarpanel vormontiert sein. Hier macht es Sinn sich zuerst die Gegebenheiten genau anzusehen und den Bedarf für Stecker und Buchse abzustimmen.

MC4 Stecker crimpen, was ist bei der Montage zu beachten?

Um einen Solarstecker richtig montieren zu können, sollte vorab geprüft werden, ob der Stecker zum Querschnitt und Außendurchmesser der PV Kabel passt.

1. Das sauber abgeschnittene Solarkabel ca. 7 mm abisolieren. Hierbei dürfen die einzelnen Kupferdrähte nicht beschädigt werden! Geeignete Abisolierzangen für Solarkabel erleichtern die Arbeit.
Eine Empfehlung ist die Weicon No.7 Solar Photovoltaik Abisolierzange.

2. Crimphülse auf das abisolierte Kabel auflegen und mit einer für den Querschnitt passenden MC4 Crimpzange den Kontakt crimpen.

3. Das Steckergehäuse auf die Crimphülse schieben bis es Klick macht und der Kontakt eingerastet ist. Vorher die Verschraubung leicht lösen.

4. Anschließend überprüfen, ob die Crimphülse sauber und korrekt im Steckergehäuse arretiert ist.

5. Danach muss die Verschraubung, welche auch die Zugentlastung darstellt, ausreichend fest zugeschraubt werden. Dabei sollte überprüft werden, dass der Dichtungsgummi sich in der Verschraubung befindet.

MC4 Stecker demontieren, lösen einer gecrimpten Verbindung

Mittels passendem Entriegelungswerkzeug können gesteckte Verbindungen zwischen MC4 Stecker und Buchse leicht und ohne Beschädigungen wieder gelöst werden. Die eingerasteten Arretierungen werden durch das Entriegelungswerkzeug zusammengedrückt und die Verbindung kann getrennt bzw. abgezogen werden.

Für den MC4 Stecker in der Evo2 Ausführung wird ein spezielles Entriegelungswerkzeug benötigt. Beim Standard MC4 Stecker können die beiden gegenüberliegenden Laschen notfalls auch mit den Fingern oder einem kleinen Schraubendreher gelöst werden.

Können verschiedene Stäubli MC4 Steckertypen zusammen genutzt werden?

Ja, die MC4 Stecker sind alle untereinander kompatibel und können problemlos kombiniert oder auch ausgetauscht werden.

Welches Kabel braucht man für MC4 Stecker?

Für Stäubli Solarstecker werden spezielle Solarkabel (meist H1Z2Z2-K) benötigt. Hier ist es wichtig für den jeweiligen Kabelquerschnitt die passenden Steckverbinder auszuwählen. Am gängigsten sind Solarkabel mit einem Querschnitt von 4 mm² oder 6 mm².

Dürfen MC4 Stecker unter Last getrennt werden?

Nein, die Verbindung der Solarstecker darf nur getrennt werden, wenn kein Strom fließt, da es sonst zu extrem heißen und lebensgefährlichen Lichtbögen kommen kann. D.h. das Trennen sollte am besten in der Dunkelheit am späten Abend oder in der Nacht erfolgen, da die Module dann keinen Strom produzieren.

Warum ist die Polung der Solarsteckverbinder so wichtig?

Eine falsche Polung kann zu Kurzschlüssen und somit Beschädigungen am Wechselrichter oder PV-Speicher führen. Um dies zu vermeiden, haben die Stäubli MC4 Stecker eine gut sichtbare Beschriftung mit + oder - und bieten einen sicheren Schutz vor Verpolung. Der weibliche Steckverbinder, auch Buchse oder Kupplung genannt, ist der Pluspol und der männliche Steckverbinder (Stecker) ist der Minuspol.
