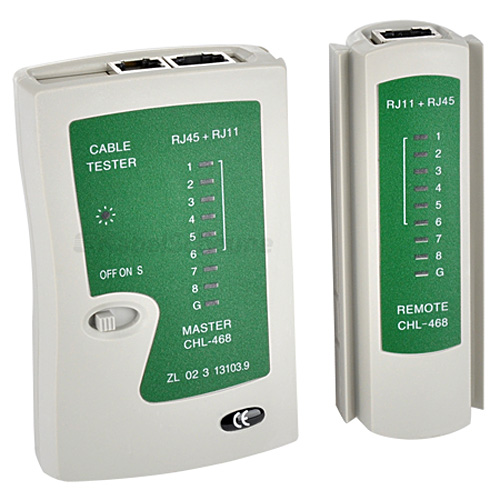

LAN Kabel Netzwerk Tester RJ45, RJ12, RJ11

LAN Kabel Netzwerk Tester RJ45, RJ12, RJ11

Master- und Remoteeinheit
Artikelnummer: LNT.845.GR
sofort lieferbar
inkl. MwSt., zzgl. Versand
Versand per UPS Express noch heute
bei Bestelleingang werktags bis 13 Uhr2
Service für Geschäftskunden: Für individuelle Angebote schreiben Sie uns eine E-Mail an b2b@kabelscheune.de

Beschreibung

  • Netzwerk Kabel LAN Tester RJ45, RJ12, RJ11
  • Testet die richtige PIN-Belegung
  • Leitungstester / Kabeltester mit Master- und Remoteeinheit
  • Separate LED für PIN 1 - 8 und Ground / Abschirmung
  • Jede Einzelader wird automatisch gescannt
  • Scan-Speed Low / High einstellbar
  • Netzwerktester für Patchkabel oder die strukturierte Verkabelung
  • Lieferumfang: LAN Tester inkl. Kunststofftasche
  • Batterie: 9 V E-Block nicht im Lieferumfang enthalten

Zusätzliche Informationen

Einsatzbereich

Das Finden von Fehlern oder das Beheben von Ausfällen innerhalb einer Netzwerkverkabelung kann ohne entsprechendes Werkzeug schnell zu einem zeitintensiven Unterfangen werden. Mit dem LAN Kabel Netzwerk Tester können Sie problemlos Netzwerkverbindungen testen, deren Anschlüsse für RJ45, RJ12 oder RJ11 Buchsen vorgesehen sind. Durch die im Lieferumfang enthaltene Remoteeinheit des Testers haben Sie nicht nur die Möglichkeit Patchkabel zu überprüfen, sondern können Kabelverbindungen - egal ob Auf- oder Unterputz verlegt - auch an schwer erreichbaren Stellen testen. Erkennen Sie durch die verschiedenen Funktionen des Netzwerktesters im Handumdrehen Verdrahtungsfehler, Kurzschlüsse oder auch offene Enden. Zudem kann durch einen automatischen Scan der Steckerbelegung einer Verbindung mit entsprechenden RJ-Buchsen ein falsch verdrahtetes oder gestörtes Kabel schnell und problemlos identifiziert werden. Darüber hinaus bietet das Gerät die Möglichkeit für einen langsamen, als auch für einen schnellen Test.

Funktionen und Anwendung

Verbinden Sie für den Test eines LAN Kabels jeweils eine Seite der zu prüfenden Verbindung mit der Master- bzw. Remoteeinheit. Wird das Testgerät eingeschaltet, signalisiert eine Status-LED dessen Einsatzbereitschaft. In Abhängigkeit der fehlerhaften bzw. fehlerfreien Verbindung, können Sie folgendes aus dem Verhalten des Netzwerk Testers herauslesen: Funktioniert die getestete Netzwerkverbindung ordnungsgemäß, blinken die acht LEDs der Master- und Remoteeinheit nacheinander im Gleichtakt. Gibt es einen Defekt im Kabel oder liegt eine falsche Verdrahtung vor, leuchtet die zugehörige LED nicht auf. Leuchten zwei LEDs gleichzeitig auf einer Testeinheit (Master oder Remote), deutet dies auf einen Kurzschluss hin.

Empfehlung und Eignung

Mit dem Kabeltester können Sie nicht nur Patchkabel prüfen, sondern auch die Funktion einer strukturierten Netzwerkverkabelung testen. Hierfür schließen Sie zunächst die Mastereinheit via eines funktionierenden Patchkabels mit RJ45-Stecker an eine der beiden Netzwerkdosen an. Verbinden Sie anschließend die Remoteeinheit des LAN Kabel Testers mit dem Ende der anderen Anschlussdose, die über eine direkte Verbindung zu der ersten Anschlussdose verfügen muss. Die Fehleranzeige funktioniert jetzt analog zur Prüfung eines LAN Kabels, womit Kabelbrüche, Kurzschlüsse oder falsche Belegungen auch über größere Distanzen problemlos identifiziert werden können.
