Wofür benötigt man ein Verlegekabel?
Verlegekabel werden für die strukturierte Verkabelung von Ethernet Netzwerken eingesetzt. Sie sind auf Grund ihres starren Innenleiters aus massivem Draht für die feste Verlegung geeignet.
Weitere Kategorien zum Thema Netzwerkkabel / Verlegekabel
Netzwerkkabel / Verlegekabel

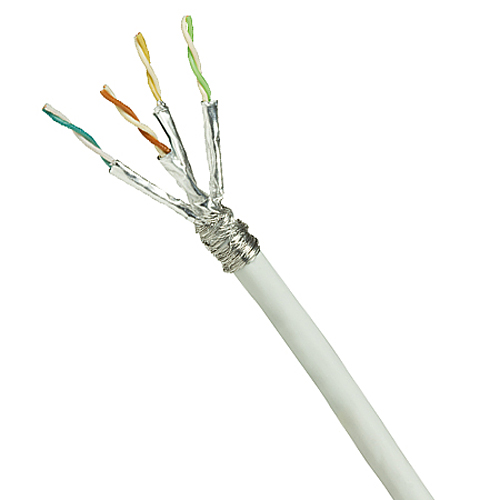

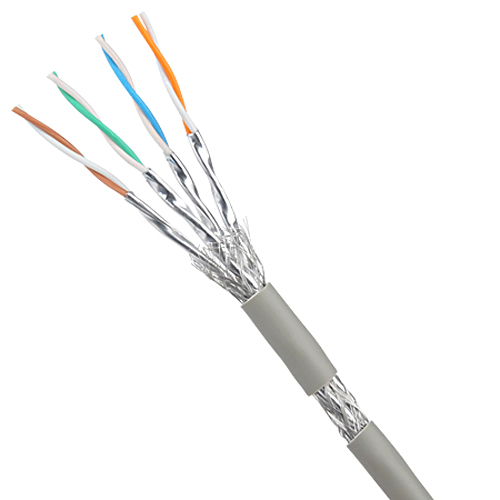

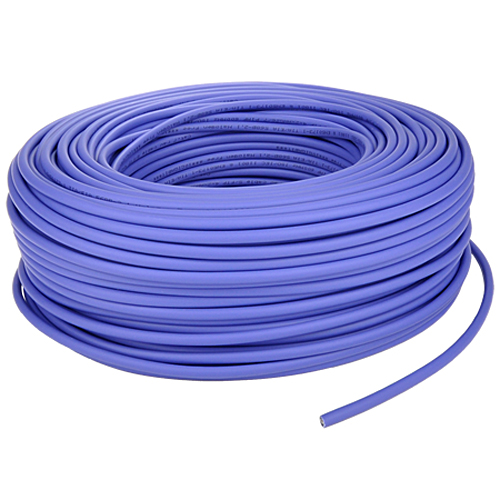

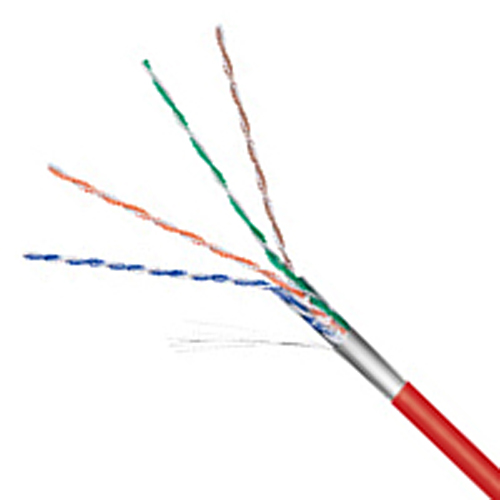

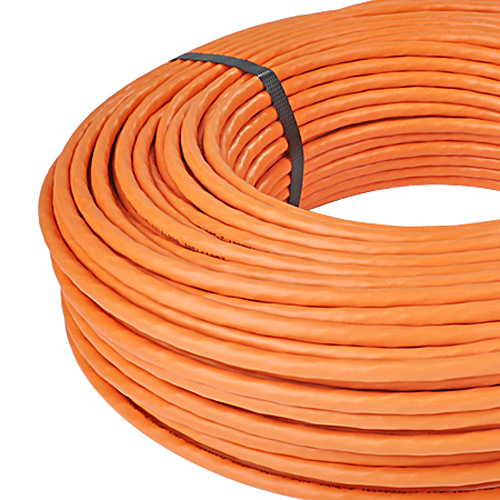

Netzwerkkabel mit starrem Innenleiter (massiver Draht) sind für die feste Verlegung in Gebäuden geeignet und werden daher auch als Verlegekabel bezeichnet. Die Kabel sind mit 4 verdrillten Adernpaaren (Twisted Pair) ausgestattet und in verschiedenen Kategorien erhältlich. Cat.5e Netzwerkkabel mit einer maximalen Übertragungsfrequenz von 100 MHz und Cat.6 mit bis zu 250 MHz sind bereits für eine Gigabit Netzwerkinstallation ausgelegt. Ein Netzwerkkabel lässt sich nachträglich oft nur sehr schwer und mit viel Aufwand austauschen, deshalb greifen viele Anwender gleich auf ein Cat.7 Netzwerkkabel mit 1000 MHz zurück.
Bei speziellen Gegebenheiten wie der Verlegung hinter einer Sockelleiste oder unter dem Fußboden kommen flache Netzwerkkabel zum Einsatz.
Am Ende der Netzwerkkabel empfiehlt sich eine Netzwerkdose in den Räumen zu montieren und anschließend mit einem RJ45 Patchkabel die netzwerkfähigen Geräte wie PCs oder Drucker zu verbinden. Im Technikraum oder Keller wo sich oft der Router und evtl. ein Switch befinden ist ein Patchpanel für alle ankommenden Verlegekabel eine sinnvolle Lösung um diese anzuschließen. Um eine richtige Zuordnung sicher zu stellen, sollte jedes Netzwerkkabel bei der Verlegung ausreichend beschriftet bzw. mit einer Kabelkennzeichnung versehen werden.

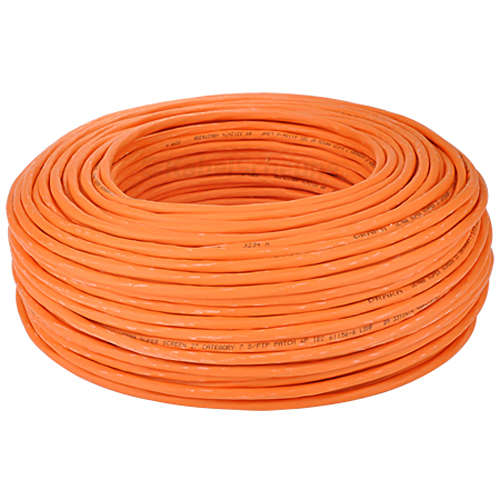

Wer sich ein Patchkabel mit RJ45 Steckern selbst konfektionieren möchte, sollte ein Netzwerkkabel mit flexiblem Innenleiter (Litze) verwenden. Für anspruchsvolle IT-Profis ist das Draka UC900 Cat.7 Netzwerkkabel die richtige Wahl. Als passendes Zubehör kann ein Hirose TM31 oder Hirose TM21 Netzwerkstecker auf das Kabel gecrimpt werden.
FAQ zu Netzwerkkabeln
Was ist der Unterschied zwischen einem Patchkabel und einem Verlegekabel?
Mit einem Patchkabel werden Netzwerkgeräte miteinander verbunden z.B. Router und Notebook oder an einer Netzwerkdose angeschlossen. Verlegekabel sind fest installiert und erstellen die Verbindung von der Datendose zum Patchfeld im Technikraum.
Was bedeuten die Abkürzungen U/UTP, S/FTP und PIMF?
U/UTP ist ein komplett ungeschirmtes Datenkabel, bei einem S/FTP Kabel hingegen ist der Außenmantel und die Adernpaare zusätzlich geschirmt. Die Bezeichnung PIMF bezieht sich lediglich auf die Folienschirmung der Adernpaare.
Können zwei Geräte an einem Netzwerkanschluss genutzt werden?
Um zwei Geräte wie z.B. PC und Drucker oder Smart-TV und Spielekonsole mit dem Netzwerk / Internet zu verbinden, werden auch zwei separate Netzwerkkabel benötigt. Jedoch gibt es auch Sonderlösungen wie Portdoppler welche an beiden Enden eingesteckt werden um das Netzwerkkabel zu splitten. Auch wäre ein zusätzlicher Switch an der benötigten Stelle denkbar.
