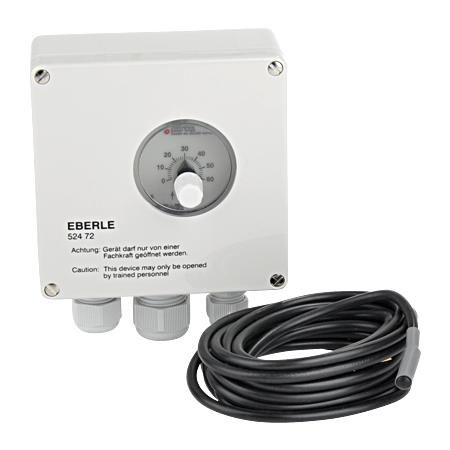

Eberle UTR 60 Temperaturregler mit Fernfühler 4,0 m

Eberle UTR 60 Temperaturregler mit Fernfühler 4,0 m

Inkl. Fernfühler 4 m
Artikelnummer: 186.UTR.60
Hersteller: EBERLE
sofort lieferbar
inkl. MwSt., zzgl. Versand
Beschreibung
  • Elektronischer Temperaturregler einschließlich Rohranlegefühler mit 4,00 m Fühleranschlussleitung
  • Temperatureinstellung am Gehäusedeckel
  • Temperaturbereich: -0 bis 60 °C
  • Betriebsspannung AC 230 V
  • Schaltstrom bei AC 250 V: 16 (4) A
  • Schaltleistung: 3,6 kW
  • Schaltkontakt: Relais Wechsler, potentialfrei
  • Regelverfahren: zwei-Punkt (EIN/AUS)
  • Temperatureinstellung: Einstellknopf am Gehäusedeckel
  • Schutzart Gehäuse nach DIN 40 050: IP 65
  • Gehäuse Abmessungen (BxHxT) in mm: 122 x 120 x 55
  • Kabeleinführungen an der Gehäuseunterseite: 1 x M16 (M20), 1 x M20 1 x M25
  • Verschraubungen im Lieferumfang enthalten (1 x 16, 1 x M20, 1 x M25).
  • Hersteller: Eberle
  • Hersteller-Typ: UTR-524 72 (UTR60)

Verwendungszweck

Der Eberle UTR 60 Temperaturrelger wird zur kostensparenden Regelung der Rohrbegleitheizung verwendet.

Ist die vom Fühler gemessene Temperatur (Istwert) unter dem eingestellten Sollwert, schaltet der Regler "EIN" (Relais angezogen). - Ist die gemessene Temperatur über dem eingestellten Sollwert, schaltet der Regler "AUS" (Relais in Ruhestellung).

Der Regler kann auch zur Regelung von z.B. Fußbodendirekt-, Fußbodenspeicher-, Freiflächenheizung, Schwimmbadregelung, Klimatechnik eingesetzt werden.

Montage

Der Montageort des DTR-E 3102 sollte so gewählt werden, daß das Gerät keiner dauernden Zugluft oder Wärmestrahlung ausgesetzt und eine ungehinderte Luftzirkulation gewährleistet ist. Montagehöhe: ca. 1,5 m.
Bei Außenmontage ist die Nordseite des Gebäudes vorzuziehen. Ist das nicht möglich, muß als Schutz gegen direkte Sonneneinstrahlung ein Abschirmblech montiert werden.
Achtung! Bei Einsatz des Reglers DTR-E 3102 für die Dachrinnenbeheizung Montage immer außen
